您當前位置：產品中心 >> 冶金閥 >> 電動敞開式插板閥

電動敞開式插板閥

技術參數

產品型號：KF941X

公稱通徑：DN400~2800mm

公稱壓力：0.05～0.25MPa

適用溫度：200℃（硅橡膠），300℃（氟橡膠）

驅動方式：電動、液動、氣動、電液動

適用介質：空氣、加熱爐煤氣、高爐煤氣、轉爐煤氣、煙氣等

閥體材質：碳鋼、橡膠、鉻鋼

設計標準：API 600、API6D、ASME B16.34、GB/T 12234

結構長度：ASME B16.10、API6D、GB/T 12221

連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592

壓力試驗：API 598、GB/T 13927、JB/T 9092

壓力-溫度等級：ASME B16.34 、GB/T 12224

產品詳情

產品概述

電動敞開式插板閥工作原理是通過夾緊驅動裝置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳動結構機構同時使4-6根閥桿做同步旋轉，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動，使門板密封圈與兩面閥體密封圈完全脫離。再啟動行走驅動裝置將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。適用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置，也可用于煤氣加壓站等其它管線上。

產品特點

1、閥體采用框架式結構。

2、密封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長。

3、密封圈裝在閥板上，便于更換。

4、增加了水冷機構的冶金閥門，高耐溫可達450℃，適用于除塵系統。

5、配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。

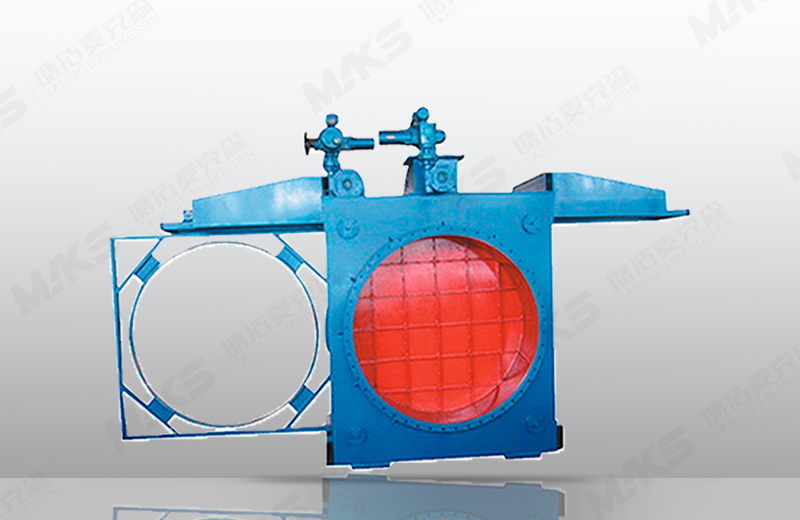

電動敞開式插板閥(圖1)

主要外形尺寸

DN	D	D1	B	b	n-d	H	H1	L	A	A1	F	F1	F2	M-K	電動功率(kw)		重量（kg）
DN	D	D1	B	b	n-d	H	H1	L	A	A1	F	F1	F2	M-K	走板	夾板	PN0.05	PN0.10	PN0.15	PN0.25
400	540	495	600	18	16-22	1300	350	2210	600	680	500	160	220	4-23	1.1	1.5	880		960
450	595	550	600	18	16-22	1520	400	2400	600	680	500	160	220	4-23	1.1	1.5	980		1060
500	645	600	600	18	20-26	1600	450	2540	600	680	500	160	220	4-23	1.1	1.5	1050		1180
600	755	705	800	24	24-26	1750	500	2720	600	680	900	280	340	8-23	1.1	1.5	1150		1280
700	860	810	800	24	24-30	1884	720	2815	600	680	950	280	340	8-23	1.1	1.5	1210		1320
800	975	920	800	24	24-30	1970	800	3115	600	680	1045	280	340	8-23	1.5	1.5	1450		1600
900	1075	1020	800	24	24-30	2086	880	3640	600	680	1250	280	340	8-23	2.2	2.2	1840		2050
1000	1175	1120	800	24	28-30	2250	960	3940	820	910	1250	280	340	8-23	2.2	2.2	2180		2450
1200	1375	1320	1200	26	32-30	2837	1165	5930	1100	1180	1060	480	560	8-33	1.1	2.2	2600		2800
1400	1575	1520	1200	26	36-30	3057	1285	6530	1100	1220	1400	480	560	8-33	1.1	1.5	3250		3550
1600	1790	1730	1200	32	40-30	3257	1385	7130	1100	1180	1560	480	560	8-33	1.5	1.5	4350		4750
1800	1990	1930	1400	32	44-30	3400	1428	7730	1100	1180	1750	230	560	8-33	2.2	2.2	5100		5600
2000	2190	2130	1400	32	48-30	4010	1850	8400	1200	1280	1800	230	560	8-33	2.2	2.2	5760		6250
2200	2405	2340	1600	32	52-30	4110	1950	9050	1200	1280	1900	230	560	8-33	2.2	2.2	7050		7750
2400	2605	2540	1600	32	56-33	4365	2050	9600	1200	1280	2360	230	560	8-33	2.2	2.2	8250		9050
2600	2805	2740	1800	34	60-33	4375	2141	8567	1340	1410	2332	300	600	8-36	2.2	2.2	9700		10500
2800	2960	3030	1800	36	64-36	4554	2280	8925	1340	1410	2532	300	600	8-36	2.2	2.2	12000		13200
